FW/HTS 系列多转子气流式分级机

返回列表

2021-06-24

物料在风机抽力作用下由分级机下端入料口随上升气流高速运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使物料分离,符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集。粗颗粒夹带部分细颗粒撞壁后速度消失,沿筒壁下降至二次风口处,经二次风的强烈淘洗作用,使粗细颗粒分离,细颗粒上升至分级区二次分级,粗颗粒下降至卸料口排出。
FW/HTS 系列多转子气流式分级机
【成品粒度】: D50:1~45μm
【应用领域】: 广泛应用于化工、矿物(尤其适合碳酸钙、高岭土、石英、滑石、云母等非矿产品分级)、冶金、磨料、陶瓷、耐火材料、医药、农药、食品、保健品、新材料等行业。
咨询热线: 13061397961
物料在风机抽力作用下由分级机下端入料口随上升气流高速运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使物料分离,符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集。粗颗粒夹带部分细颗粒撞壁后速度消失,沿筒壁下降至二次风口处,经二次风的强烈淘洗作用,使粗细颗粒分离,细颗粒上升至分级区二次分级,粗颗粒下降至卸料口排出。
1) 分级粒度范围 D50:1.5~25μm;
2) 适用于干法微米级产品的精细分级,可分级球状、片状、针状的颗粒,也可对不同密度的颗粒分级;
3) 分级效率(提取率)60%~90%;
4) 多个水平安装的分级转子,较单转子可以实现更高产量;
5) 每个分级转子带有速度传感器,速度可以变频调速,灵活调整粒度分布;
6) 采用卧式分级涡轮装置,转速高,顶点切割准确;
7) 系统负压运行,符合环保要求,设备噪音通过采用消音装置,不高于 76dB(A);
8) 分级转子可以选用氧化铝、氧化锆、碳化硅等陶瓷材料制作,无金属污染,满足高纯度材料的要求;
9) 整套系统密闭粉碎,粉尘少,噪音低,生产过程清洁环保;
10) 控制系统采用程序控制,操作简便;
11) 可与球磨机、立磨、雷蒙磨等粉碎设备串联使用,组成闭路循环;
12) 电机可选用皮带连接,稳定可靠,实现高转速提高转速,突破知名电机品牌没有高速电机的难题;
13) 可选用防爆设计,也可升级为氮气循环系统,满足易燃易爆易氧化物料的加工需求。
分级机与旋风分离器、除尘器、引风机组成一套分级系统。物料在风机抽力作用下由分级机下端入料口随上升气流高速运动至分级区,在高速旋转的分级涡轮产生的强大离心力 作用下,使粗细物料分离,符合粒径要求的细颗粒通过分级转子进入旋风分离器或除尘器收集,粗颗粒夹带部分细颗粒沿筒壁下降至二次风口处,经二次风的强烈淘洗作用,使粗细颗粒二次分离,细颗粒上升至分级区再次分级,粗颗粒下降至卸料口排出。

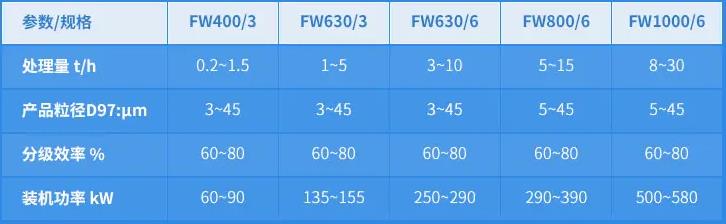

注:生产能力与原料的粒度,比重,硬度,水分等指标密切相关,以上仅供选型参考。
